焊接貼片電容的技巧有哪些?請看詳解

作者: 深圳市昂洋科技有限公司發表時間:2020-02-13 17:31:32瀏覽量:4668

普遍使用于各類電子范疇中,雖然不是用量最多的電子元器件,但焊接的損壞率很高,緣由許多都是出現在貼片電解電容的焊接問題上。今天小編和大家詳解正確焊接方法。
文本標簽:貼片電容

  貼片電容被普遍使用于各類電子范疇中,雖然不是用量最多的電子元器件,但焊接的損壞率很高,緣由許多都是出現在貼片電解電容的焊接問題上。今天小編和大家詳解貼片電容的正確焊接方法。


  焊接所需材料


  25瓦的銅頭小烙鐵,有條件的可運用溫度可諧和帶ESD維護的焊臺,留意烙鐵要求要細要尖,頂部的寬度不能大于1mm。一把尖頭鑷子能夠用來移動和固定芯片以及查電路。還要預備細焊絲和助焊劑、異丙基酒精等。運用助焊劑的意圖主要是增加焊錫的流動性,這樣焊錫能夠用烙鐵牽引,并依托表面張力的作用光滑地包裹在引腳和焊盤上。在焊接后用酒精鏟除板上的焊劑。


  貼片電容焊接步驟


  1、先在焊盤上涂助焊劑,再用烙鐵處置一遍,避免焊盤鍍錫不良或被氧化,造成欠好焊接,芯片通常不需處置就能夠焊接。


  2、用鑷子小心腸將PQFP芯片放到PCB板上,應留意不要損壞引腳。使其與焊盤對齊了,保證芯片放置正確方向。把烙鐵的溫度調到300攝氏度擺布,烙鐵頭尖沾少數的焊錫,用東西向下按住已對準方位的芯片,在兩個對角方位的引腳上加少數的焊劑,依然向下按住芯片,焊接兩個對角方位上的引腳,使芯片固定而不能移動。在焊完對角后從頭查看芯片方位是不是對準。必要可進行調整要么撤除并從頭在PCB板上對準方位才焊接。

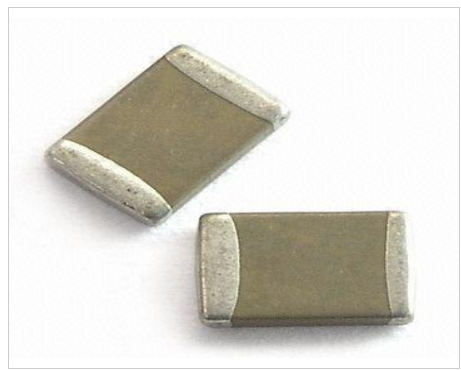

貼片電容


  3、開端焊接一切的引腳時,應在烙鐵尖上加上焊錫,將一切的引腳涂上焊劑使引腳堅持濕潤。用烙鐵尖觸摸芯片每個引腳的結尾,直到看見焊錫流入引腳。在焊接時要堅持烙鐵尖與被焊引腳并行,避免因焊錫過量發作搭接。


  4、焊完一切的引腳后,用焊劑浸濕一切引腳以便清潔焊錫。在需求的當?shù)匚羰S嗟暮稿a,以消除任何短路和搭接。最后用鑷子查看是不是有虛焊,查看完成后,從電路板上鏟除焊劑,將硬毛刷浸上酒精沿引腳方向細心擦洗,直到焊劑不見停止。


  5、貼片阻容元件則相對容易焊一些,能夠先在一個焊點上點上錫,然后放上元件的一頭,用鑷子夾住元件,焊上一頭之后,再看看是不是放正了;假如已放正,就再焊上另外一頭。要真實掌握焊接竅門需求很多的實踐。

2020-02-13 4668人瀏覽
