電容是電子電路中不可或缺的元件，其種類繁多，選型時需要考慮多個因素以確保電路的穩定性和性能。本文將從電容的基本分類、選型要點以及具體應用場景等方面，為您提供一份詳盡的電容選型指南。

一、電容的基本分類

電容根據結構、用途、介質材料等不同，可以分為多種類型。

1、按結構分類：

固定電容器：電容值不可調節。

可變電容器：電容值可以在一定范圍內調節。

微調電容器：電容值可以進行微調。

2、按用途分類：

高頻旁路：用于高頻電路中的旁路。

低頻旁路：用于低頻電路中的旁路。

濾波：用于濾波電路，平滑直流電壓。

調諧：用于調整電路的頻率。

耦合：用于電路之間的信號傳輸。

小型電容器：體積小，適用于小型電子設備。

3、按介質材料分類：

紙介電容器：用極薄的電容紙作為介質。

云母電容器：以天然云母作為介質。

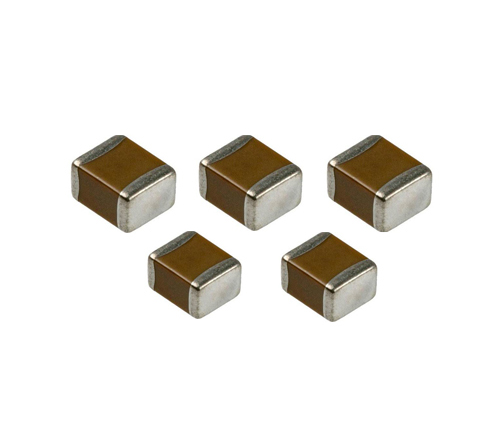

陶瓷電容器：用陶瓷材料作為介質。

電解電容器：以電解質作為介質，分為鋁電解電容器和鉭電解電容器。

薄膜電容器：以聚乙酯、聚丙烯等薄膜作為介質。

二、電容選型要點

1、耐壓值：

電容器的實際工作電壓不能超過其耐壓值。

在濾波電路中，電容器的耐壓值通常要大于交流電壓有效值的1.42倍。

電解電容器的額定電壓需高于實際工作電壓的1.25倍，以確保安全。

2、電容量：

根據負載電流大小選擇電容容量。大功率、大電流時，應選大容量電容，或并聯多個電解電容以增大容量并降低ESR(等效串聯電阻)。

濾波電容一般應在幾百到幾千微法以上。

音頻電路的耦合電容一般可取0.1~1μF。

溫度特性：

根據使用溫度選擇合適的電容器。溫度不高時，可選用85度電解電容器;高溫、長期工作則需105度及以上電容。

3、類型選擇：

電源濾波和低頻退耦電路中，應選用電解電容器。

高頻電路和高壓電路中，應選用瓷介電容器和云母電容器。

諧振電路中，可選用云母電容器、陶瓷電容器和有機薄膜電容器。

4、允許偏差：

用在振蕩或延時電路中的電容器，其允許偏差應盡可能小(一般小于5%)。

其他情況下允許偏差可以稍大(一般為10%~20%)。

5、封裝尺寸：

考慮電容器的直徑、高度、腳距等，確保與設備匹配。

6、極性：

電解電容器有正負極之分，使用時不能接反。

其他類型的電容器無極性之分。

三、具體應用場景

1、濾波電路：

用于平滑直流電壓，防止交流成分進入負載。濾波電容器通常選用大容量電解電容器。

2、耦合電路：

用于連接兩個電路，允許交流信號通過并傳輸?shù)较乱患夒娐?。耦合電容器通常選用無極性電容器，如薄膜電容器或陶瓷電容器。

3、高頻電路：

用于高頻信號傳輸和放大。高頻電路中的電容器通常選用云母電容器或陶瓷電容器，這些電容器具有高頻特性好、損耗小的特點。

4、諧振電路：

用于產生特定頻率的振蕩信號。諧振電路中的電容器通常選用云母電容器、陶瓷電容器或有機薄膜電容器。

5、隔直流電路：

用于阻止直流電流通過，而允許交流電流通過。隔直流電路中的電容器通常選用紙介電容器、滌綸電容器、云母電容器、電解電容器或陶瓷電容器。

電容選型時，需要綜合考慮電容器的耐壓值、電容量、溫度特性、類型選擇、允許偏差、封裝尺寸以及極性等因素。通過合理的選型，可以確保電路的穩定性和性能，提高電子設備的可靠性和使用壽命。希望本文能夠為您提供一份實用的電容選型指南，幫助您正確選擇適合的電容器。
