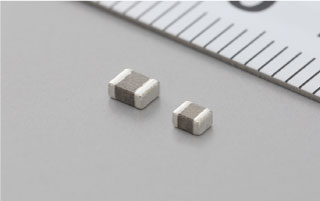

順絡電子作為國內領先的電感制造商，其貼片電感產品以微型化封裝著稱。然而，微型化封裝是否會影響電感性能，是許多工程師關心的問題。以下是對這一問題的分析：

一、微型化封裝的優勢

節省空間: 微型化封裝顯著減小了電感的尺寸，特別適用于空間受限的便攜式電子設備，如智能手機、平板電腦等。

提高集成度: 更小的封裝尺寸允許在PCB上集成更多的元器件，提高電路板的集成度和功能性。

降低重量: 微型化封裝減輕了電感的重量，有利于實現電子設備的輕量化設計。

二、微型化封裝對性能的潛在影響

盡管微型化封裝帶來了諸多優勢，但也可能對電感性能產生一些影響：

電感量: 微型化封裝通常意味著更小的線圈尺寸和更少的匝數，這可能導致電感量降低。

額定電流: 更小的封裝尺寸限制了導線的截面積，可能導致額定電流降低。

Q值: 微型化封裝可能增加線圈的電阻和寄生電容，導致Q值降低，影響電感的頻率特性。

散熱性能: 更小的封裝尺寸限制了散熱面積，可能導致電感在工作時溫度升高，影響其可靠性和壽命。

三、順絡如何應對微型化封裝的挑戰

順絡電子通過以下技術手段，在實現微型化封裝的同時，最大限度地降低對電感性能的影響：

先進材料: 采用高磁導率、低損耗的磁性材料，提高電感量和Q值。

精細工藝: 運用精密繞線技術和薄膜工藝，優化線圈結構，減少寄生參數。

創新設計: 開發新型封裝結構，改善散熱性能，提高額定電流。

順絡貼片電感的微型化封裝在帶來空間節省、集成度提高和重量減輕等優勢的同時，也可能對電感量、額定電流、Q值和散熱性能產生一定影響。然而，順絡電子通過先進材料、精細工藝和創新設計，有效應對了這些挑戰，在實現微型化封裝的同時，保證了電感的優異性能。
