隨著科技的飛速發展，無線充電技術正逐漸成為電子設備充電的主流方式。在無線充電設備中，貼片電感作為一種關鍵的電子元件，發揮著不可或缺的作用。本文將深入探討貼片電感在無線充電設備中的應用及其重要性。

貼片電感的基本特性

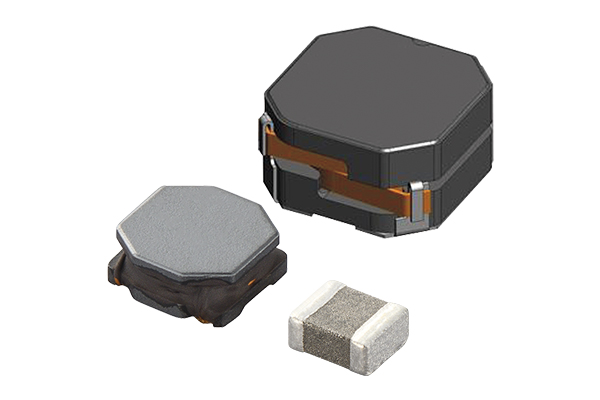

貼片電感是一種表面貼裝技術(SMD)的電子元件，通常由線圈、磁芯和外殼組成。線圈通常由銅線纏繞而成，磁芯則采用鐵氧體或其他磁性材料，以增加電感值和提高磁場的穩定性。貼片電感具有體積小、重量輕、安裝方便以及高頻率下的性能穩定性等優點，使其在無線充電設備中得到了廣泛應用。

貼片電感在無線充電中的作用

1. 能量傳輸與轉換

在無線充電設備中，發射端和接收端都包含電感線圈。當發射端通電時，電感線圈會產生一個交變的電磁場。這個電磁場會穿透空氣等介質，傳遞到接收端的電感線圈中。接收端的電感線圈在交變電磁場的作用下，會產生感應電動勢，從而將電磁場中的能量轉換為電能。這一過程正是基于電磁感應原理，實現了電能的無線傳輸和轉換。

2. 諧振與調諧

貼片電感在無線充電設備中還常與電容器一起組成諧振電路，起到調諧與選頻的作用。通過調整電感線圈的電感值和電容器的電容值，可以使諧振電路工作在特定的頻率上，從而提高無線充電的效率和穩定性。

3. 濾波與降噪

無線充電設備在工作過程中，可能會受到來自外部環境的電磁干擾。貼片電感在濾波電路中扮演著至關重要的角色，它通過阻抗匹配抑制高頻噪聲，允許低頻信號通過，從而實現電源凈化和信號清晰化。這有助于提高無線充電設備的抗干擾能力，確保充電過程的穩定性和可靠性。

4. 電流限制與保護

在無線充電過程中，電流的大小和變化對設備的性能和安全性有著重要影響。貼片電感可以通過其自感應特性，在電流變化時產生自感電動勢，從而限制電流的突變，防止電流過大引起元件損壞。這有助于保護無線充電設備的電路元件，延長設備的使用壽命。

貼片電感在無線充電設備中的優化設計

為了提高無線充電的效率和穩定性，需要對貼片電感的設計進行優化。這包括選擇合適的電感值、線圈形狀、匝數、材料以及與其他元件的配合等。通過合理的線圈設計，可以減小能量損失、提高充電速度和效率。同時，還需要考慮貼片電感的工作溫度范圍、溫度系數等因素，以確保其在各種環境條件下都能穩定工作。

貼片電感在無線充電設備中的發展趨勢

隨著無線充電技術的不斷發展，貼片電感在無線充電設備中的應用也將迎來新的機遇和挑戰。未來，貼片電感將朝著更高電感值、更低損耗、更小尺寸的方向發展，以滿足無線充電設備對高性能、小型化的需求。同時，隨著新材料、新工藝的不斷涌現，貼片電感的性能也將得到進一步提升，為無線充電技術的發展提供有力支持。

貼片電感在無線充電設備中發揮著至關重要的作用。通過優化設計和不斷創新，貼片電感將為無線充電技術的發展注入新的活力，推動電子設備充電方式的變革和升級。
