貼片功率電感作為現代電子電路中的核心被動元件，其封裝尺寸的選擇直接關系到電路設計的空間利用率、散熱性能及電氣參數適配性。本文基于行業主流標準及實際應用場景，系統解析貼片功率電感的常用封裝尺寸體系。

一、封裝尺寸標準化體系

貼片功率電感的封裝尺寸遵循國際通用的英制與公制雙重標識體系，核心參數為長(L)×寬(W)×高(T)，單位為毫米。典型封裝規格包括：

1、微型化封裝

0402（1005）：1.0×0.5×0.5mm3，適用于可穿戴設備等空間受限場景，但受限于尺寸，電感量通常<10μH，電流承載能力較低。

0603（1608）：1.6×0.8×0.8mm3，電感量范圍擴展至10μH~100μH，電流承載能力提升，廣泛應用于智能手機、藍牙耳機等消費電子產品。

2、常規封裝

0805（2012）：2.0×1.2×0.9mm3，支持100μH~1mH的電感量，電流承載能力進一步增強，常見于筆記本電腦、平板電腦等設備的電源管理模塊。

1206（3216）：3.2×1.6×1.1mm3，電感量覆蓋1mH~10mH，適用于工業控制器、通信設備等中功率場景。

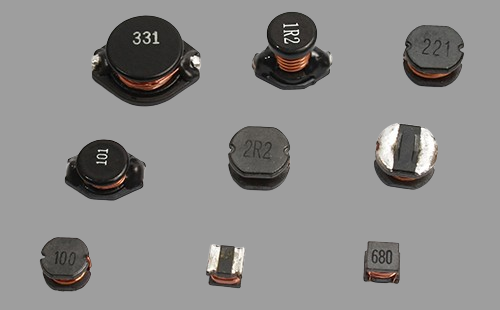

3、大功率封裝

CD系列：以CD32(3.5×3.0×2.1mm3)為例，電感量范圍1μH~680μH，額定電流0.1A~2.2A，廣泛應用于LED驅動、DC-DC轉換器等場景。

CD54（5.8×5.2×4.5mm3）：支持1μH~1000μH電感量，額定電流達4.6A，適用于電動汽車充電模塊、服務器電源等高功率密度場景。

CD105（10×9×5.4mm3）：最大電感量1800μH，額定電流6A，專為工業變頻器、軌道交通設備等極端工況設計。

二、封裝尺寸與電氣性能的關聯性

封裝尺寸對電感性能的影響主要體現在以下維度：

1、電感量與尺寸正相關

大尺寸封裝(如CD105)通過增加線圈匝數或磁芯體積，可實現更高電感量，滿足儲能型電路需求。例如，在電動汽車BMS系統中，CD105封裝電感可提供1800μH電感量，有效抑制電池組充放電過程中的電流波動。

2、電流承載能力與散熱面積相關

封裝尺寸直接影響元件的散熱面積。以CD54為例，其5.8×5.2mm2的底部面積相比0805封裝(2.0×1.2mm2)提升了12倍，配合磁粉芯材料，可在4.6A電流下將溫升控制在40℃以內，確保長期穩定性。

3、高頻特性與封裝結構相關

微型化封裝(如0402)因寄生電容較小，在GHz頻段仍能保持高Q值(品質因數)，適用于5G基站射頻前端電路。而大尺寸封裝(如CD75)通過優化繞組布局，可在100kHz~1MHz頻段內實現低DCR(直流電阻)，提升電源轉換效率。

三、行業應用場景與封裝選擇

不同行業對貼片功率電感封裝尺寸的需求呈現顯著差異：

1、消費電子領域

智能手機、TWS耳機等設備追求極致輕薄化，0402、0603封裝成為主流。例如，蘋果AirPods Pro中采用的0402封裝電感，通過多層繞線技術實現5μH電感量，同時保持0.8mm3的超小體積。

2、汽車電子領域

車載充電器、BMS系統需滿足AEC-Q200認證，CD系列大尺寸封裝成為首選。特斯拉Model 3的電池管理模塊中，CD105封裝電感在-55℃~+150℃極端溫度下仍能保持電感量波動<±3%，確保系統可靠性。

3、工業控制領域

伺服驅動器、變頻器等設備對電流承載能力要求嚴苛。西門子SINAMICS V90伺服驅動器采用CD54封裝電感，在50A瞬態電流沖擊下，電感量衰減<5%，滿足工業自動化設備的高可靠性需求。

貼片功率電感的封裝尺寸選擇需綜合考慮電路性能、空間限制及成本因素。從微型化的0402到高功率的CD105.封裝尺寸的標準化與多樣化共同推動了電子產業的創新發展。
