在電子電路設計中，電容作為基礎元件，其性能直接影響系統的穩定性與可靠性。風華高科作為國內領先的電容制造商，其產品線覆蓋高頻、高容、耐壓等多種場景。本文結合風華電容的命名規則與技術特性，系統闡述如何根據電路需求精準選型。

一、基礎參數：解碼型號中的核心信息

風華電容的型號命名遵循嚴格規范，以典型料號0603CG270J500NT為例，其結構可拆解為：

封裝尺寸：0603表示長1.6mm×寬0.8mm的微型化設計，適用于高密度PCB布局。

介質類型：CG對應COG(NPO)材質，具有-55℃至+125℃范圍內容量變化±30ppm/℃的超低溫漂特性，是高頻振蕩電路的首選。

容量與精度：270表示標稱容量27pF，J代表±5%誤差等級，滿足精密濾波需求。

額定電壓：500對應50V耐壓，需確保電路最高工作電壓低于此值以避免擊穿。

端頭類型：N表示銀/銅/鎳/錫四層電鍍端頭，兼顧焊接可靠性與成本。

二、介質特性：匹配電路工作場景

風華電容的介質類型直接影響其溫度穩定性、容量范圍與壽命：

COG（NPO）：

典型應用：高頻振蕩器、諧振電路、精密計時模塊。

優勢：容量隨溫度變化<±0.3ΔC，頻率穩定性優于±30ppm，適合對相位噪聲敏感的射頻電路。

X7R：

典型應用：電源濾波、數字電路去耦、音頻耦合。

特性：容量范圍0.5pF至10μF，-55℃至+125℃下容量變化±15%，兼顧容量與穩定性。

Y5V：

典型應用：低頻旁路、低功耗設備儲能。

特性：相同體積下容量可達X7R的3倍，但-30℃至+85℃下容量變化±82%，需避免在溫度波動大的環境中使用。

Z5U：

典型應用：室溫環境下的低直流偏壓耦合。

特性：容量穩定性介于X7R與Y5V之間，適合對成本敏感且溫度波動小的消費電子。

三、選型策略：從需求到型號的轉化路徑

1. 明確電路參數邊界

電壓裕量：選擇額定電壓≥電路最高電壓的1.5倍(如12V電路建議選25V以上電容)。

溫度范圍：工業設備需覆蓋-40℃至+85℃，消費電子可放寬至0℃至+70℃。

降額設計：高頻應用中，電容實際工作電壓應低于額定值的80%以延長壽命。

2. 封裝與工藝適配

小型化需求：0201/0402封裝適用于智能穿戴設備，需搭配高精度貼片機。

散熱要求：大容量電容(如2220封裝)需預留PCB散熱焊盤，避免局部過熱。

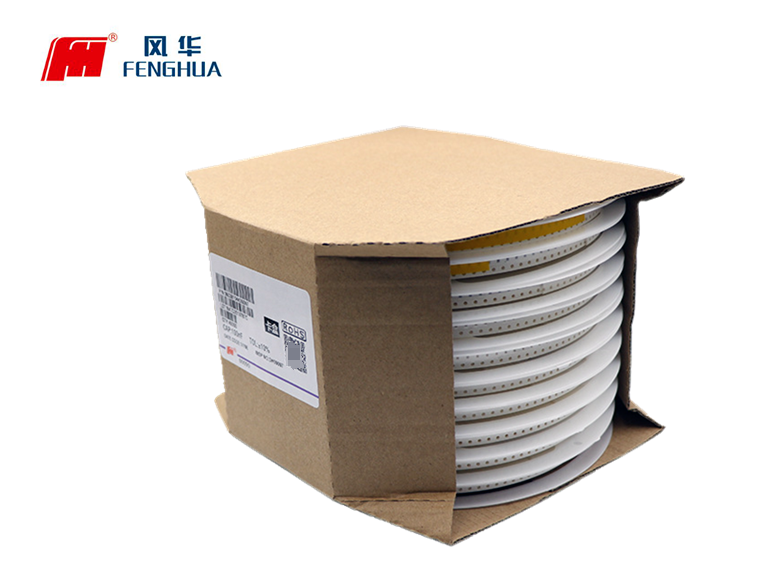

自動化生產：編帶包裝(T型)適合SMT產線，散裝電容(C型)適用于超大規模量產。

3. 特殊場景專項匹配

高頻電路：優先選擇COG材質，搭配低ESL(等效串聯電感)的倒裝芯片封裝。

高脈沖電流：采用多顆小容量電容并聯，降低ESR(等效串聯電阻)峰值。

EMI抑制：X7R電容與鐵氧體磁珠組合，形成LC濾波網絡。

四、真?zhèn)舞b別與供應鏈管理

防偽驗證：

官方渠道：通過風華高科官網查詢代理商資質，避免非授權渠道。

物理特征：正品電容表面印字清晰，焊盤無氧化，批次號可通過客服追溯。

庫存與交付：

長交期物料(如車規級電容)需提前6個月備貨。

采用VMI(供應商管理庫存)模式，降低缺料風險。

風華電容的選型需兼顧電氣性能、機械結構與供應鏈風險。通過解析型號規則、匹配介質特性、優化封裝工藝，并結合防偽驗證與交付管理，可實現從需求到產品的精準轉化。
