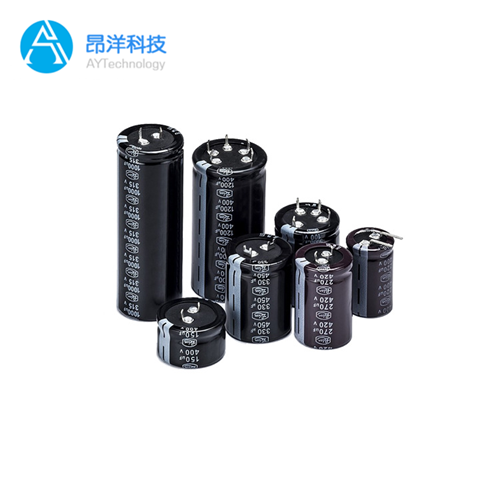

在開關電源設計中，電解電容的布局對電路性能和可靠性至關重要。由于電解電容具有大容量、低ESR(等效串聯電阻)和低ESL(等效串聯電感)的特性，常用于低頻濾波和儲能，但其布局需嚴格遵循高頻電路設計原則。

1. 位置與散熱

電解電容需遠離發熱元件(如變壓器、功率管、大功率電阻)，以避免高溫加速電解液蒸發，導致電容容量下降或失效。建議電解電容與發熱元件保持至少5mm間距，并優先布置在進風口或散熱通道附近。例如，在模塊電源中，電解電容常被放置在靠近散熱器的邊緣區域，但需確保與散熱器之間有絕緣隔離。

2. 分組與冗余

大容量電解電容建議分組布置，每組負責不同電路部分，以降低相互干擾并提升可靠性。例如，在輸出濾波電路中，可采用兩只小容量電解電容并聯替代單只大容量電容，既能優化高頻特性，又能避免單點故障。此外，電解電容的正負極走線應避免急劇彎曲，盡量采用直線或平緩彎曲，以減少電磁干擾。

3. 安全間距與絕緣

電解電容的防爆閥上端需留出至少2mm空隙，防止電容泄壓時損壞PCB。電容正下方不得布置焊盤或過孔，避免電解液泄漏腐蝕線路。對于交流輸入側，電解電容與外殼或散熱器的間距需大于5mm，輸出側則需大于2mm。若空間受限，可通過開槽或墊絕緣紙(如聚四氟乙烯定向膜)增加爬電距離。

4. 與高頻元件的隔離

電解電容需與高頻元件(如開關管、二極管)保持物理隔離，避免高頻噪聲通過電容引腳耦合至電源回路。例如，在Buck電路中，輸入濾波電容應緊鄰開關管，但電解電容需與開關管的驅動電路或反饋環路分開布局，以減少干擾。

5. 焊接與機械穩定性

電解電容的焊盤應適當增大，確保銅皮與基板結合牢固，避免振動導致銅皮剝離。對于大尺寸電容，建議增加支撐連接點，或在引腳上加套管以增強機械強度。此外，電容引腳長度需適中，過短可能導致焊接不良，過長則可能增加電磁干擾風險。

6. 電壓與紋波控制

電解電容的耐壓值需根據實際工作電壓降額使用(通常為額定值的80%)，以應對電網浪涌或瞬態高壓。在輸出濾波電路中，電解電容的容量需結合紋波電流和壽命要求計算，避免因電容老化導致輸出紋波增大。

通過合理布局電解電容，可顯著提升開關電源的穩定性、壽命和EMC性能。設計時需綜合權衡散熱、隔離、安全間距等因素，確保電路在極端工況下仍能可靠運行。
