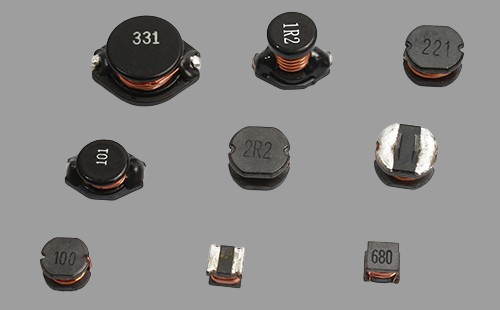

在電子電路設計中，貼片電感作為核心被動元件之一，其性能參數直接影響電路的效率與穩定性。其中，DCR（Direct Current Resistance，直流電阻）作為關鍵指標，常被工程師忽視卻對電路設計至關重要。本文將從定義、影響因素、選型策略及實際應用案例四個維度，系統解析DCR值的核心價值。

一、DCR的本質：繞組電阻的物理意義

DCR指電感在直流信號下呈現的電阻值，本質是繞組漆包線的電阻總和。其單位為毫歐(mΩ)或歐姆(Ω)，數值范圍從幾毫歐到數百毫歐不等。例如，某型號貼片電感規格書標注DCR=25mΩ，即表示在直流條件下，該電感繞組的等效電阻為0.025Ω。

DCR的物理本質源于繞組材料的電阻特性。根據電阻公式 R=ρAL，電阻值與繞線長度(L)成正比，與截面積(A)成反比。因此，電感量與DCR呈正相關：相同磁芯條件下，電感量越大需增加繞線匝數，導致DCR升高。例如，某系列電感在10μH時DCR為15mΩ，而33μH時DCR升至45mΩ。

二、DCR的影響：效率與發熱的雙重挑戰

1. 功率損耗的放大效應

DCR直接導致歐姆損耗(P=I2R)。以BUCK電路為例，若輸出電流為2A，DCR=30mΩ的電感將產生 22×0.03=0.12W 的功率損耗。若DCR降低至15mΩ，損耗可減半至0.06W，效率提升顯著。

2. 溫升與可靠性風險

DCR引發的損耗轉化為熱能，導致電感溫度升高。某實驗數據顯示，DCR=50mΩ的電感在3A電流下溫升達45℃，而DCR=20mΩ的電感溫升僅20℃。長期高溫會加速磁芯老化，降低電感量穩定性，甚至引發磁飽和失效。

3. 電路性能的連鎖反應

高DCR會導致輸出電壓紋波增大。在BUCK電路中，電感電流紋波公式為 ΔIL=LfVOUT(1?D)，而實際紋波受DCR影響會進一步放大。某測試顯示，DCR從10mΩ增至30mΩ時，紋波幅度增加25%，可能觸發負載保護機制。

三、選型策略：平衡DCR與電路需求

1. 電流容量的優先級

選型時需關注飽和電流（Isat）與溫升電流（Irms）的最小值。例如，某電源設計要求輸出1.5A，應選擇Isat≥1.8A且Irms≥1.6A的電感，同時DCR≤25mΩ。

2. DCR的優化路徑

線徑選擇：增大線徑可降低DCR，但需權衡封裝尺寸。例如，0.2mm線徑的DCR為40mΩ，而0.3mm線徑可降至25mΩ。

磁芯材料：鐵氧體磁芯的DCR通常低于鐵粉芯，但需注意高頻損耗差異。

繞組結構：分段繞制或交錯繞線可降低DCR，但增加工藝成本。

3. 典型應用案例

低功耗場景：便攜設備電源中，選用DCR≤10mΩ的電感可延長續航時間。

高功率場景：服務器電源需采用DCR≤5mΩ的電感，配合散熱片控制溫升。

成本敏感場景：消費電子中，可在DCR≤30mΩ范圍內選擇性價比最優型號。
