貼片電容與直插電容:結構、性能與應用的全面對比

作者: 深圳市昂洋科技有限公司發表時間:2025-07-01 14:28:59瀏覽量:232

在電子元件領域,電容作為儲能與濾波的核心器件,其封裝形式直接影響電路設計的可靠性、效率與成本。貼片電容(SMD,Surface Mount Device)與直插電容(THD,Through Hole Device)作為兩大主流封裝類型,在結構、性能...
文本標簽:

在電子元件領域,電容作為儲能與濾波的核心器件,其封裝形式直接影響電路設計的可靠性、效率與成本。貼片電容(SMD,Surface Mount Device)與直插電容(THD,Through Hole Device)作為兩大主流封裝類型,在結構、性能及應用場景上存在顯著差異。今天將從技術原理、電氣特性、制造工藝及行業應用四個維度,系統解析兩者的區別與選型邏輯。




一、結構與制造工藝:空間利用與自動化適配的博弈

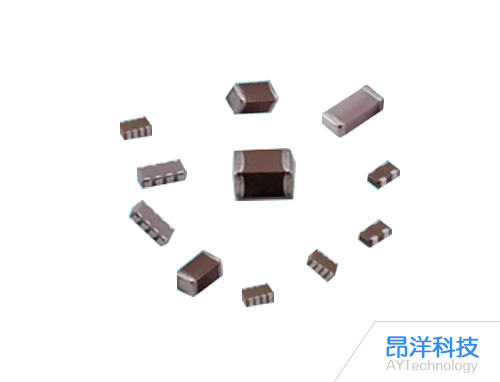

1. 貼片電容:扁平化與高密度集成


貼片電容采用多層陶瓷介質(MLCC)或聚合物薄膜作為電介質,通過疊層工藝將電極層與介質層交替堆疊,形成扁平化矩形結構。其典型尺寸范圍為0201(0.6×0.3mm)至2220(5.7×5.0mm),厚度可控制在0.5mm以下。制造過程中,貼片電容通過高溫共燒技術實現電極與介質的致密結合,表面鍍鎳錫合金以適應回流焊工藝。這種結構使其具備極高的體積比容(可達100μF/mm3),特別適合高密度PCB布局。


2. 直插電容:機械強度與散熱優勢

直插電容以電解電容(如鋁電解、鉭電解)和薄膜電容為主,采用圓柱形或盒狀結構,通過引腳穿透PCB實現電氣連接。以鋁電解電容為例,其核心結構包括陽極鋁箔、電解紙、陰極鋁箔及電解液,外層包裹鋁殼與橡膠密封。直插設計的引腳直徑通常為0.5-1.2mm,可承受機械應力達5N以上,適合需要手動焊接或振動環境的場景。此外,圓柱形結構提供了更大的散熱面積,在105℃工作溫度下,其壽命可達10.000小時以上。


二、電氣性能:高頻響應與容量范圍的權衡


1. 頻率特性:貼片電容的絕對優勢


貼片電容(尤其是MLCC)的等效串聯電阻(ESR)可低至1mΩ以下,自諧振頻率(SRF)可達GHz級。例如,0402封裝的100nF MLCC在1MHz下的阻抗僅為0.01Ω,而同容量直插薄膜電容的阻抗則高達0.1Ω。這種特性使其成為開關電源、射頻電路等高頻場景的首選。反觀直插電解電容,其電解液的低離子電導率導致ESR普遍在100mΩ以上,僅適用于低頻濾波(<100kHz)。


2. 容量范圍:直插電容的領域統治


直插電解電容通過增大電極面積與介質厚度,可實現遠超貼片電容的容量。例如,直插鋁電解電容的容量范圍覆蓋1μF-100.000μF,而貼片MLCC的容量上限通常為100μF(2220封裝)。在需要大容量?jī)?chǔ)能的場景(如電源啟動電路、音頻耦合),直插電容仍是不可替代的選擇。


3. 溫度穩定性:貼片電容的精密控制


貼片電容采用溫度補償型陶瓷介質(如C0G/NP0),其容量溫度系數可控制在±30ppm/℃以內,適合精密振蕩電路。而直插電解電容的容量溫度系數普遍為-20%~-40%/℃,需通過溫度補償電路修正偏差。


三、應用場景:自動化生產與特殊環境的分野


1. 貼片電容:自動化生產的標配


貼片電容通過回流焊工藝實現全自動化貼裝,單臺貼片機每小時可處理20.000個元件,人工成本降低80%以上。其扁平結構更適應現代電子產品的輕薄化趨勢,在智能手機、可穿戴設備等高密度電路中占比超90%。此外,貼片電容的耐振動性(可達50G)與耐沖擊性(1000G)滿足汽車電子的嚴苛要求。


2. 直插電容:特殊環境的堅守者


直插電容在以下場景具有不可替代性:


高電壓應用:直插薄膜電容可承受DC 1000V以上電壓,而貼片電容的耐壓上限通常為200V;


手動維修場景:直插元件便于更換,常見于工業控制板、家電維修市場;


極端溫度環境:直插鉭電容在-55℃~125℃范圍內仍能穩定工作,適用于航空航天領域。


貼片電容與直插電容的差異本質是電子元件設計哲學的體現:前者追求極致的集成度與高頻性能,后者強調機械強度與大容量?jī)?chǔ)能。隨著SMT技術的普及,貼片電容的市場占有率已突破70%,但在特定工業領域,直插電容仍將長期存在。工程師需根據電路需求、成本預算及生產條件,在兩者間做出理性選擇。
