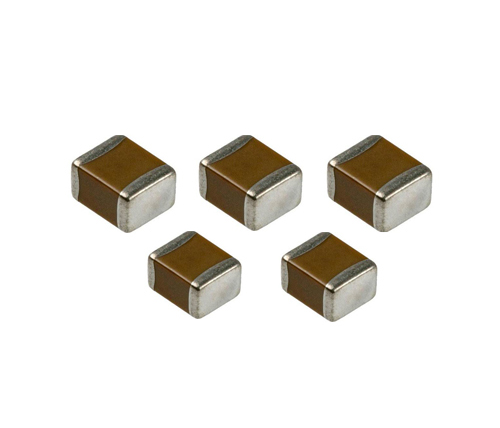

直插瓷片電容作為電子電路中不可或缺的被動元件，其選型直接影響電路的穩定性與可靠性。三環集團作為國內MLCC(多層片式陶瓷電容器)領域的領軍企業，其直插瓷片電容產品憑借高頻性能、耐高壓特性及環保認證優勢，廣泛應用于消費電子、汽車電子、工業控制等領域。本文將從電路需求出發，結合三環產品特性，系統闡述直插瓷片電容的選型方法。

一、明確電路核心需求

選型前需明確電路對電容的關鍵要求：

電容值：根據濾波、耦合或儲能需求選擇。例如，電源濾波需較大電容值(如10μF以上)，而高頻耦合可能僅需0.1μF。

耐壓值：需高于電路最大工作電壓，并預留20%以上余量。例如，電路電壓為12V時，應選耐壓16V以上的電容。

溫度范圍：高溫環境需選擇X7R(?55℃~+125℃)或X8R(?55℃~+150℃)材質，低溫場景可選用NP0(C0G)材質。

頻率特性：高頻電路需低損耗、低電感電容，如三環的M3L材質產品，其頻率響應與NP0接近，但成本更低。

二、匹配三環產品特性

三環直插瓷片電容按材質分為三類，需根據場景選擇：

I類介質（NP0/C0G）：

特性：溫度系數±30ppm/℃，容量穩定性極佳，損耗低(tanδ<0.1%)。

應用：高頻振蕩器、射頻前端、精密測量電路。例如，5G基站中的信號耦合電路。

II類介質（X7R/X8R）：

特性：比容高(可達100μF)，溫度變化時容量波動±15%，耐壓范圍廣(DC100V~6000V)。

應用：汽車電子(ECU電源濾波)、工業控制(PLC電源模塊)。三環X7R產品在動力總成系統中支持450~2500只/車的用量。

III類介質（Y5V）：

特性：比容最高，但溫度穩定性差(±22%/-82%)，成本低。

應用：對精度要求不高的消費電子(如低端電源適配器)。

三、關鍵參數深度解析

ESR（等效串聯電阻）：

低ESR電容(如三環MLCC的毫歐級)可減少高頻信號損耗，適用于DC-DC電源輸出端濾波。

示例：在開關電源中，若需抑制100kHz~10MHz諧波，應選用10nF三環X7R電容，其ESR比鋁電解電容低兩個數量級。

尺寸與封裝：

直插電容引腳間距需匹配電路板孔距，常見規格為2.54mm、5.08mm。

三環提供軸向引出(老式電路)和徑向引出(現代SMT兼容)兩種封裝，支持定制化設計。

壽命與可靠性：

三環產品通過AEC-Q200認證，壽命達1000小時以上(125℃高溫負載)。

示例：汽車電子中，三環X8R電容在150℃環境下可穩定工作10年。

五、選型避坑指南

避免脈沖電路誤用：直插瓷片電容抗脈沖能力弱，若電路存在開關尖峰，需改用鉭電容或薄膜電容。

慎選Y5V材質：在?30℃~+85℃范圍外，Y5V電容容量可能衰減80%以上，僅適用于室內恒溫場景。

驗證供應商資質：優先選擇三環官方渠道或授權代理商，避免買到翻新件。

三環直插瓷片電容的選型需兼顧電路需求與產品特性，通過匹配I/II/III類介質、優化ESR與尺寸參數，可實現性能與成本的平衡。隨著三環在“1小4高”(更小尺寸、更高容值、更高頻率、更高可靠度、更高電壓)技術上的突破，其直插電容在汽車電子、5G通信等高端領域的應用將持續擴大。工程師應參考三環官方選型手冊，結合實際場景測試驗證，以確保電路長期穩定運行。
