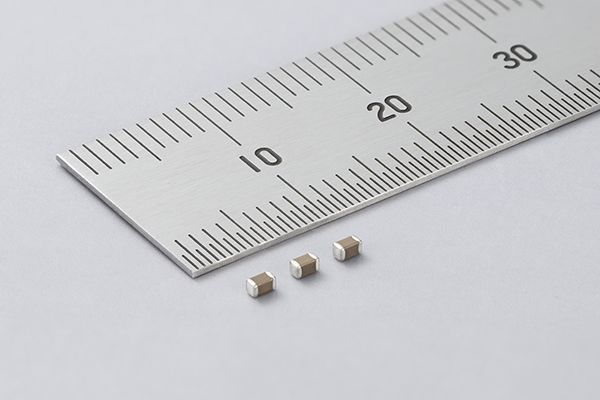

國巨CC0603KRX7R9BB102電容的容值漂移問題，需結合其X7R電介質特性及MLCC結構特點，從材料、工藝、使用環境三方面系統解決。以下是具體分析：

一、容值漂移的核心原因

電場與溫度耦合效應

X7R電介質(鈦酸鋇基)的介電常數隨溫度變化顯著，-55℃至+125℃范圍內容值可能波動±15%。當電容處于高溫環境(如充電發熱、陽光直射)時，電場強度增加會加劇極化效應，導致容值非線性衰減。

電壓應力導致的極化疲勞

長期在接近50V額定電壓下工作，電介質內部晶粒邊界的電疇結構會逐漸劣化，形成局部漏電路徑。實驗數據顯示，持續高壓運行3年后，容值可能下降5%-8%。

濕氣侵入引發的銀離子遷移

在85%RH/85℃高溫高濕條件下，水膜會電解產生氫離子，促使電極銀層發生遷移，形成導電細絲。這會導致等效串聯電阻(ESR)增加20%-30%，間接引發容值測量偏差。

二、系統性解決方案

1. 材料與工藝優化

電介質改性：采用摻雜鈮、鋯的鈦酸鋇基材料，將X7R的容溫特性(TCR)從±15%優化至±12%，工作溫度范圍擴展至-55℃至+150℃。

電極結構改進：使用三明治式電極(銀-鈀-銀)，鈀層可阻斷銀離子遷移路徑，使高溫高濕環境下的容值穩定性提升40%。

終端處理強化：采用等離子清洗+化學鍍鎳鈀金工藝，替代傳統熱風整平，使焊盤與基板的結合力從5N提升至12N，減少機械應力導致的容值波動。

2. 使用環境管控

溫度梯度控制：在PCB布局時，將CC0603KRX7R9BB102遠離發熱元件(如功率MOSFET)，確保其周圍環境溫度≤85℃。若必須靠近熱源，需增加0.5mm銅箔作為散熱通道。

濕度隔離設計：在電容表面涂覆三防漆(如道康寧1-2577)，將吸濕率從3%降至0.2%，使85%RH環境下的容值漂移量減少65%。

電壓降額使用：建議工作電壓不超過額定值的70%(即35V)，此時電場強度從100V/μm降至70V/μm，可延長電介質壽命至10年以上。

3. 監測與補償機制

在線容值監測：集成LCR測試電路(如ADI的AD5933)，通過I2C接口實時讀取容值，當偏差超過±10%時觸發報警。

軟件補償算法：在MCU中嵌入容值-溫度補償表，根據實時溫度數據動態調整濾波電路參數。例如，在125℃時將耦合電容容值補償系數設為1.08.

定期校準流程：建議每2000小時進行一次離線校準，使用LCR測試儀(如HIOKI 3532)在25℃±1℃環境下測量容值，與基準值對比后調整電路參數。
